常规

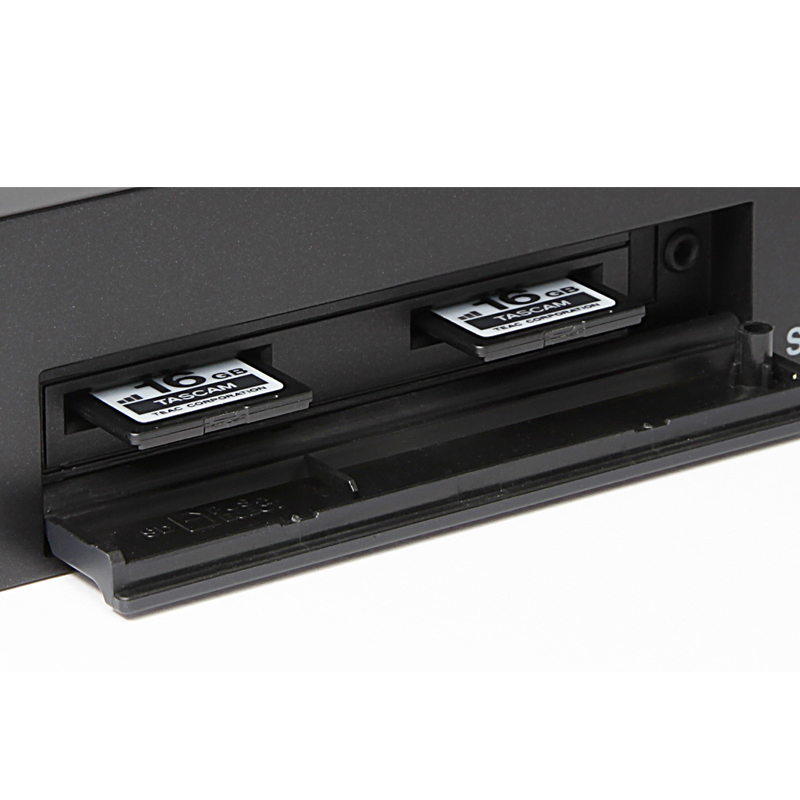

记录媒体SD卡（512 MB – 2 GB）
SDHC卡（4–32 GB）
SDXC卡（64–128 GB）
USB闪存驱动器（512 MB – 64 GB）
CD-R / CD-RW
录音/播放格式MP3：44.1/48 kHz，64/128/192/256/320 Kbit/s
WAV：44.1/48/96 kHz，16/24 bit
CD-DA
通道数2声道（立体声）
1声道（单声道）
播放文件格式
光盘立体声 ，44.1kHz，16bit
WAV采样频率： 32、44.1、48kHz
比特率：16bit
MP3音频模式：立体声，联合立体声，双通道，单声道
采样频率：32、44.1、48kHz
比特率：64、128、192、256、320 Kbit/s和VBR
音频通道数2
模拟音频输入和输出
模拟输入（非平衡）RCA插孔
标称输入电平–10 dBV（0.316 Vrms）
最大输入电平+6 dBV（2.0 Vrms）
输入阻抗10 kΩ 或更高
模拟输入（平衡）XLR-3-31（1：GND，2：HOT，3：COLD）
用作线路输入时
标称输入电平+4 dBu（当参考电平设置为−9 dBFS 以外时为1.23 Vrms）+6 dBu（当参考电平设置为-9 dBFS时为1.55 Vrms）
最大输入电平（可切换）+15 dBu（4.36 Vrms，参考电平：-9 dBFS）
+18 dBu（6.16 Vrms，参考电平：−14 dBFS）
+20 dBu（7.75 Vrms，参考电平：−16 dBFS）
+22 dBu（9.76 Vrms参考电平：−18 dBFS）
+24 dBu（12.28 Vrms参考电平：−20 dBFS）
输入阻抗10 kΩ或更高
用作麦克风输入时（支持幻象电源）
最大输入电平+4 dBu（1.23 Vrms）
最小输入电平–70 dBu（245μVrms）或更高
输入阻抗2.2 kΩ或更高
模拟输出（不平衡）RCA插孔
标称输出电平–10 dBV（0.316 Vrms）
最大输入电平+6 dBV（2.0 Vrms）
最小输入电平-26 dBV
输出阻抗200 Ω
模拟输出（平衡）XLR-3-32（1：GND，2：HOT，3：COLD）
标称输出 电平+4 dBu（当参考电平设置为−9 dBFS 以外时为1.23 Vrms）+6 dBu（当参考电平设置为-9 dBFS时为1.55 Vrms）
最大输出电平（可切换）+15 dBu（4.36 Vrms，参考电平：-9 dBFS）
+18 dBu（ 6.16 Vrms，参考电平：−14 dBFS）
+20 dBu（7.75 Vrms，参考电平：−16 dBFS）
+22 dBu（9.76 Vrms，参考电平：−18 dBFS）
+24 dBu（12.28 Vrms 参考电平：−20 dBFS）
输出阻抗200 Ω
耳机监听输出6.3mm(1/4")立体声标准插口
输出功率45 mW + 45 mW或更高（THD+N 0.1％或更低，进入32Ω负载）
数字音频输入和输出
数字输入（AES/EBU）XLR-3-31
输入阻抗110 Ω
格式AES3-2003 / IEC60958-4（AES/EBU）
支持的采样频率44.1 kHz，48 kHz，96 kHz
SRC打开时，可以接收32–192 kHz
数字输入（S/PDIF）RCA插孔
格式IEC60958-3
支持的采样频率44.1 kHz，48 kHz，96 kHz
SRC打开时，可以接收32–192 kHz
数字输出（AES/EBU）XLR-3-32
输出阻抗110 Ω
格式AES3-2003 / IEC60958-4（AES/EBU）
支持的采样频率44.1 kHz，48 kHz，96 kHz
数字输出（S/PDIF）RCA插孔
格式IEC60958-3（S/PDIF）
其他输入和输出
遥控插口2.5毫米TRS插孔（用于Tascam RC-3F或RC-20，需另购）
USB端口4针USB，A型
协 议USB 2.0高速（480 Mbit/s）
串口 RS-232CD-sub 9针
并口D-sub 25针
最大输入电压+5.5 V
高电平最小输入电压+2.31 V
低电平最大输入电压+0.99 V
输出格式集电极开路（10Ω输出阻抗，20 V耐压，最大35 mA）
低电平最大输出电压0.5 V
5 V电源的最大供应电流100 mA
网络连接器（以太网）RJ-45
兼容标准100base-TX
音频参数
频率响应（LINE IN或MIC IN到LINE OUT）20 Hz – 20 kHz，±0.5 dB（Fs = 44.1 / 48 kHz，JEITA）
20 Hz – 40 kHz，+ 0.5 / -3 dB（Fs = 96 kHz，JEITA）
信噪比106 dB或更高（LINE IN至LINE OUT，Fs = 44.1 / 48/96 kHz，JEITA
THD+N0.002％以下（LINE IN至LINEOUT，参考电平：−16 dBFS，Fs = 44.1 / 48/96 kHz，JEITA）
动态范围106 dB或更高（LINE IN至LINE OUT，Fs = 44.1 / 48/96 kHz，JEITA）
通道隔离度100 dB或更高（LINE IN至LINE OUT，Fs = 44.1 / 48/96 kHz，JEITA）
等效输入噪声（EIN）−125 dBu或更小（150Ω，20 kHz LPF，A加权）
电源及其他规格
电源AC 100–240 V ，50–60 Hz
功耗20 W
输入电流1A 最 大
尺寸483(W) × 45(H) × 301(D) mm
重量2.9 kg
工作温度范围+5°C至+35°C
安装倾斜角度30度以内
附件电源线，无线遥控器(RC-10)， CR2025纽扣电池，机架式安装螺丝套装，质保卡，使用说明书
