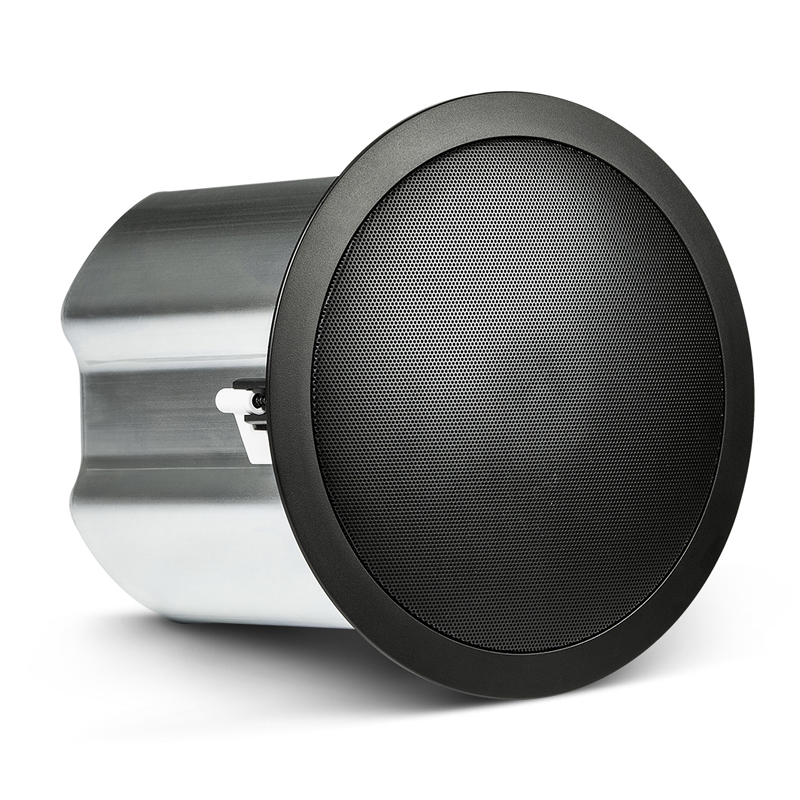

200 毫米（8.0 英寸）高输出驱动器，带有聚丙烯音盆和丁基橡胶环绕
25 毫米（1.0 英寸）软球顶液冷高音扬声器

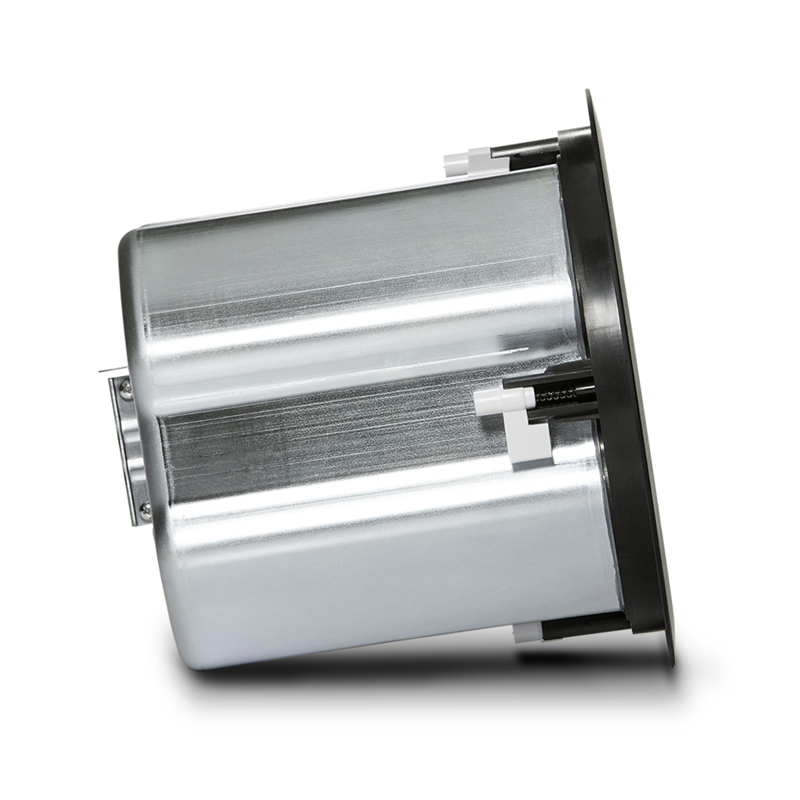

盲装后盖，安装快捷方便
双导管/电缆夹
组合 70V/100V 和低阻抗直接操作
•90 瓦，8Ω 标称设置
•60W 多抽头，70V/100V58 Hz – 20 kHz 带宽，90° 覆盖
92 dB 高灵敏度，可实现高最大声压级
白色或黑色 (-BK)
特征
规格
| 频率范围 (-10dB) | 58 赫兹 - 20 赫兹 |
| 频率响应 (±3 dB) | 80 赫兹 - 16 赫兹 |
| 额定功率 | IEC 系统长期额定值（低阻抗直接）： 180 瓦连续程序功率 90 瓦连续粉红噪声（360W 峰值），100 小时 |
| 最大输入电压 | 31.8 V RMS（2 小时），63.6 V 峰值 |
| 灵敏度 | 92分贝（1kHz - 16kHz） |
| 覆盖角度 | 90°锥形 |
| 方向性因数 (Q) | 6.0 |
| 方向性指数 (DI) | 7.8分贝 |
| 最大声压级 (1m) | 112 dB（低阻抗，118 dB 峰值） 110 dB（顶部 70V/100V 抽头） |
| 阻抗 | 8 欧姆（直接/旁路设置） |
| 变压器抽头 | 60 W、30 W、15 W @ 70V 或 100V（仅加 7.5 W @ 70V） |
| 推荐的保护性高通4 | 45 Hz 高通 (24 dB/oct) 用于 8ohm 操作，60 Hz 用于 60 W 抽头，50 Hz 用于 30 W、15 W 和 7.5 W 抽头设置 |
| 交叉网络 | 12 dB/oct（二阶）低通到 LF 驱动器，12 dB/oct（二阶）高通到 HF 驱动器 |
| 驱动程序 | 低频驱动器：200 毫米（8.0 英寸） 高频驱动器：25 毫米（1.0 英寸） |
| 输入连接器 | 带旋入式端子的可拆卸锁定 4 针连接器。最大线径 12 AWG (2.5 mm2) |
| 连接器接线 | 引脚 1 = + In；引脚 2 = - 输入；引脚 3 = + 循环；引脚 4 = - 环通 |
| 应变消除 | 通过耦合夹紧机构消除两条电缆或两个柔性导管的应变 |
| 材料 | 具有UL94-V0和UL94-5VB阻燃等级防火等级的ABS挡板；镀锌钢后盖 |
| 安全机构 | UL1480、UL2043、NFPA90 & NFPA70；S7232/UL 列名，适用于空气处理空间，信号扬声器；根据 UL1876 进行变压器 UL 注册；符合 ROHS、C-tick N108、CE 标准；挡板符合 UL94-V0 和 UL94-5VB 可燃性等级；符合 IEC60849/EN60849 系统 |
| 尺寸 | 307 毫米直径 x 274 毫米深度从挡板背面（12.1 直径 x 10.8 深度） |
| 天花板开口尺寸 | 直径为 282 毫米（11.1 英寸）的圆形切口（包括纸板切口模板） |
| 天花板厚度范围 | 高达 38 毫米（1.5 英寸），带原厂折角。MTC-TCD 厚天花板折角可用于高达 60 毫米（2.4 英寸）的天花板厚度 |
| 安全抗震附件 | 一点，顶面 |
| 净重 | 6.4 千克（14.1 磅，一个扬声器） |
| 装运重量 | 17.7 公斤（39.0 磅，装在大纸箱中） |
| 包含的配件 | C 形环支撑背板、2 个瓷砖支撑导轨（用于 2 英尺或 600 毫米的瓷砖跨度；可选的 MTC-48TR 扩展件可用于更大的 4 英尺或 1200 毫米的瓷砖跨度）、切口模板、油漆防护罩、可拆卸锁定多针连接器，带安全绳的格栅。 |
| 可选配件 | MTC-47NC 新型施工支架；MTC-47MR泥圈施工支架；MTC-TCD 厚天花板折角，天花板厚度可达 60 毫米（2.4 英寸，订购一套 = 24 个折角，用于 6 个扬声器）；适用于 1200 毫米（4 英尺）瓷砖跨度的 MTC-48TR 瓷砖导轨 |
1 半空间（嵌入式安装在天花板上） 2 连续粉红噪声等级是 IEC 形状的粉红噪声，峰值因数为 6 dB，持续 100 小时。连续节目功率是系统处理正常语音和音乐节目材料能力的保守表达，定义为高于连续粉红噪声等级 3 dB。3 半空间（天花板）平均为 1 kHz 至 16 kHz。4 用于防止驱动低于谐振频率并防止变压器处于饱和状态。JBL 不断从事与产品改进相关的研究。在没有通知的情况下引入现有产品的更改就是这种理念的体现。 | |
| 颜色 | 白色的 |
| 材质 | 成型钢（包括“盲装”） |
| 挡板/轮辋 | 具有 UL94-V0 和 UL94-5VB 防火等级的 ABS 挡板。 |
| 后盖 | 是的，包括后盖 |
