Version 1.5 新特性
新增功能
改善功能
100V
输出功率：1kHz，无失真 20msec 爆音，双驱动通道
8Ω500W x 2
4Ω800W x 2
2Ω500W x 2
8Ω/功率提升模式800W x 1
4Ω/功率提升模式1200W x 1
120V
输出功率：1kHz，无失真 20msec 爆音，双驱动通道
8Ω500W x 2
4Ω800W x 2
2Ω500W x 2
8Ω/功率提升模式800W x 1
4Ω/功率提升模式1400W x 1
220V-240V
输出功率：1kHz，无失真 20msec 爆音，双驱动通道
8Ω500W x 2
4Ω800W x 2
2Ω500W x 2
8Ω/功率提升模式800W x 1
4Ω/功率提升模式1400W x 1
一般技术规格：
采样频率－内部48kHz
A/D D/A 转换器AD/DA：24位线性，128 倍超采样
总谐波失真0.1% (1kHz, 10W), 0.3% (1kHz, 半功率)
频率响应±1.0dB (1W, 8Ω, 20Hz 至 20kHz)
信噪比101dB (A记权, 8Ω, 增益设置 = +14dBu)
串扰小于 -60dB (半功率, 8Ω, 1kHz, 音量大输入 150Ω 分流)
电压增益/灵敏度：
8Ω 大音量
32.0dB/+9.3dBu (增益设置: 32dB),
26.0dB/+15.3dBu (增益设置: 26dB),
36.3dB/+4dBu (增益设置: +4dBu),
24.3dB/+14dBu (增益设置: +14dBu)。
8Ω 大音量/功率提升模式
34.0dB/+6.3dBu (增益设置: 32dB),
28.0dB/+12.3dBu (增益设置: 26dB),
36.3dB/+4dBu (增益设置: +4dBu),
26.3dB/+14dBu (增益设置: +14dBu)
大输入电压+24dBu
输入阻抗20kΩ (平衡), 10kΩ (非平衡)
I/O 接口：

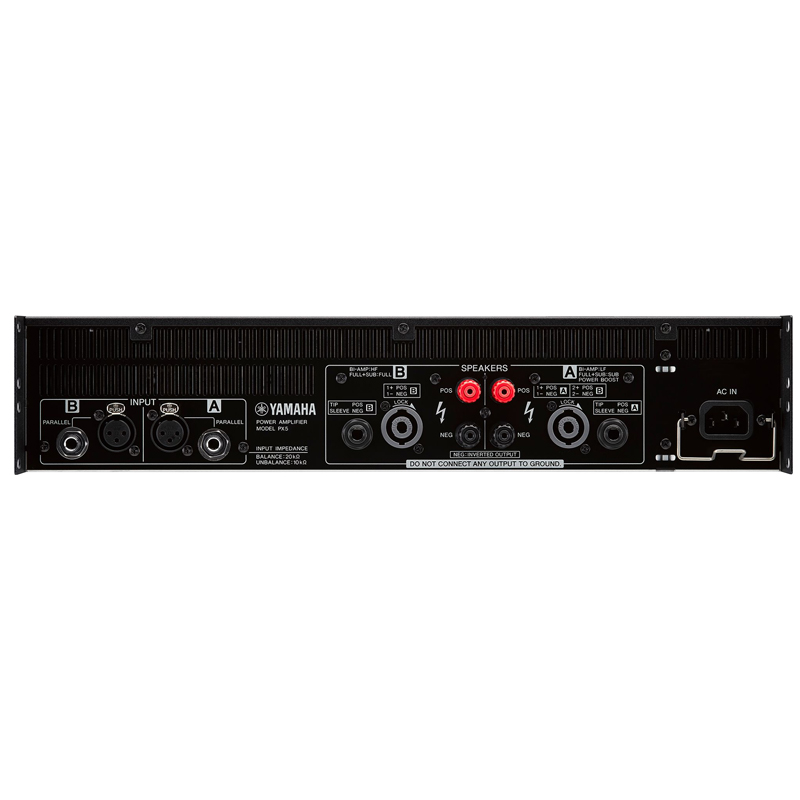

扬声器输出端口Neutrik speakON NL4 x2, 接线柱 x2对， 1/4" PHONE(TS) x2
线路输入XLR-3-31 x2, 1/4 "PHONE(TRS) x2
其他用于保护载入的USB 2.0 标准-A 接口（母）， 扬声器预设升级，带USB闪存的固件升级，带AC线夹的 AC 插座 x1
指示灯 POWER x1（绿色）、ALERT x1（红色）、USB x1（绿色）、PROTECT x2（红色）、 CLIP/LIMIT x2（红色）、 SIGNAL x2（绿色）；LED自动关闭功能
信号处理输入总和：D-CONTOUR（FOH/MAIN，MONITOR，OFF）；Delay（0 - 74msec）；HPF/LPF（截止频率20Hz~20kHz，带极性控制）； 扬声器处理器（6段PEQ+限制器+延迟）
延迟1.5 msec（模拟输入至扬声器）
预设8种用户预设（出厂预设：用于Yamaha无源扬声器的预设）
保护电路：
负载保护POWER 开关 开/关： 输出静音；输出电压保护： 电压限幅器，用户可配置的功率与扬声器预设； DC故障：供电中断（不会自动恢复）
功放保护热保护：输出限幅器（自动恢复）→输出静音（自动恢复）；过电流：输出静音（自动恢复）；过压：输出限幅器（自动恢复）；集成电路限制：输出限幅器（自动恢复）
电源保护热保护：输出限幅器（自动恢复）→电源供电中断；过压：电源供电中断；过电流：电源供电中断
功放类型D类，平衡输出电路（BTL）
冷却16级变速风扇 x 2，前面至后面空气流通
功率需求根据购买地区而异：100V 50Hz/60Hz，120V 60Hz，220V-240V 50Hz/60Hz *根据额定供电电压的+/- 10%电压操作。
功耗230W (1/8 MAX 功率, 4Ω, 所有通道上粉噪), 60W (4Ω, 待机)
外观尺寸
宽480mm (18-7/8")
高88mm (3-7/16"): 2U
深388mm (15-2/8")
净重6.9 kg (15.21 lbs)
附件USB盖、使用说明书、规格表、AC线缆（2.0m）x 1
其他用于保护载入的USB 2.0 标准-A 接口（母）， 扬声器预设升级，带USB闪存的固件升级，带AC线夹的 AC 插座 x1
