特点
控制界面
输入推子 16
输出推子 8 +3 (LRC 主控) +1 (监听 A/B)
总推子数 28
3D Vistonics 屏 3 (2 个输入显示, 1 个主控显示)
推子箱操作
4x固定输入层A/B/C/D得到16个推子上共计64路输入。
输入通道可分配至主控箱的24路输出推子。
5x5x用户层1-51x。 1x总线1-16层加屏幕分配17-24，针对24路单声道/立体声总线。
VCA/A/B/C/D/E输出/输入推子页（A-E用户自定义）

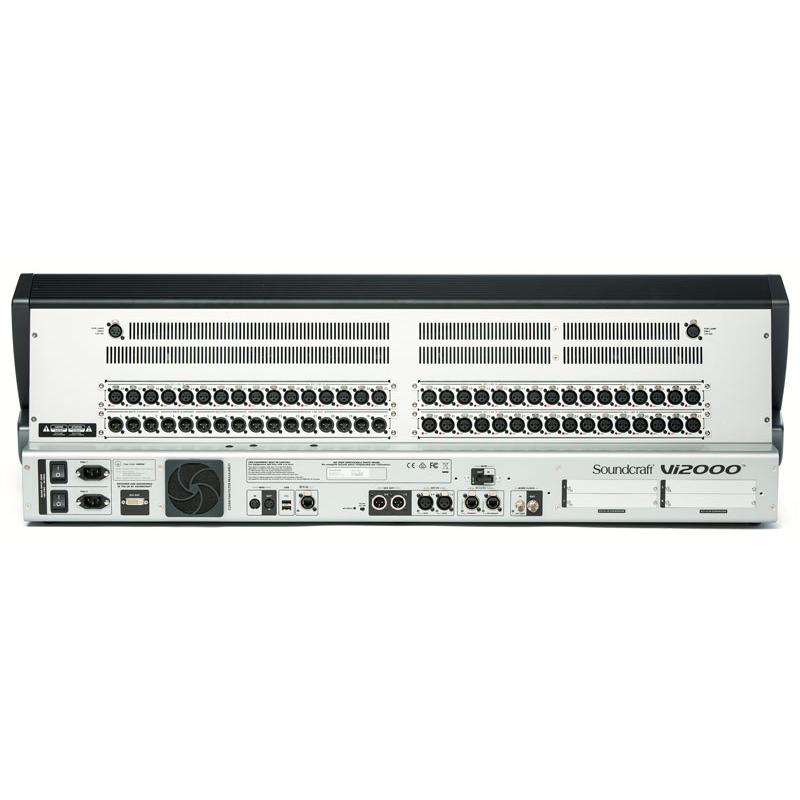

本地输入/输出物理接口
麦克风/线路输入 48、32或16可配置（*多3x16通道输出卡，共4个）（5路输出默认输出至本地监听，但可以进行修补）
AES/EBU 输入 2（＝4通道）加通过Vista1卡选配的16路通道（移除2个麦克风或线路输出卡）
AES/EBU 输出 2（＝4通道）加通过Vista1卡选配的16路通道（移除2个麦克风或线路输出卡）
TB Mic 输入 1个前面板，带后部切换48V
Phone 输出 一个STE插孔，位于扶手下方
光纤 MADI 输入/输出 1（平行于Dante接口的输出）
Dante 接口 1x64通道输入/输出（2xEthercon主/辅）
Dante 输入通过 MADI 接口实现A/B切换
D21m 选配插槽 2双/4单（共计128条通道）
AES/EBU 输入采样率 32–108kHz (启用SRC)
同步输入输出信道总数
246路输入/214路输出
（假设48路麦克风输入/16路线路输出配置）
DSP 数字信号处理器内核 Soundcraft® SpiderCore
处理能力 40比特浮点，48kHz采用速率
可混输入通道数 96路单声道(可配对）48路立体声
总线 - Aux/Grp 24 单声道/立体声
总线 - Matrix 来自24路总线池 - *多16路单声道/立体声
总线 - Master 3 (LRC)
可分配节点 64 + 4FX
Tie Lines 128（允许舞台盒输入输出在不使用混音通道的情况下连接本地输入输出）
Lexicon FX 4组（每组14路混响、7路延迟和8路移调效果） 从F调1-4延迟
BSS 动态均衡 DPR901ii 4段动态均衡器的8种情况
vMIX 自动混音 *多2组16个输入通道
BSS 图形均衡 24段 单声道/立体声+LRC
外部控制接口
以太网 1 (HiQnet / Realtime Rack 控制)
MIDI 1 进, 1 出
其它端口
电源接口 2, 相互切换（内置冗余电源）
USB2.0 4 (2 前面板, 2 背板）
字时钟 输入/输出2xBNC
DVI 输出 预留供将来使用
鹅颈灯4针XLR 2路，用于后面板照明
舞台接口箱 选配，通过光学多声道音频数字接口或安装至D21m扩展槽的Cat 5选项卡。*多可连接2x64通道Vi舞台盒。还兼容紧凑舞台盒和迷你舞台盒
性能
频率响应 - 舞台接口箱麦克风输入到线路输出 +0/-1dB, 20Hz-20kHz
AES/EBU 输入到 AES/EBU 输出 +0/-0.2dB, 20Hz-20kHz
THD + 噪音 22Hz-22kHz
舞台接口箱麦克风输入（*小增益）到本地线路输出<0.003% @ 1kHz
舞台接口箱麦克风输入（增益）到本地线路输出<0.020% @ 1kHz
本地线路输入到线路输出<0.003% @ 1kHz
麦克风输入 E.I.N <-126dBu (150? source)
残留噪声 -91dBu Stagebox line output; no inputs routed, Mix fader @0dB
共模，舞台接口箱麦克风输入 80dB @ 1kHz
采样频率 48kHz
延迟：舞台接口箱麦克风输入到本地线路输出 < 2ms @48kHz
AES/EBU 输入采样率 32-108kHz (with SRC enabled)
DSP 分辨率 40-bit floating point
内部时钟精度 < +/- 50ppm
内部时钟抖动 < +/- 2ns
外部同步 BNC Wordclock
输入和输出电平 - 麦克风输入 +28dBu max
输入和输出电平 - 线路输入 +22dBu max
输入和输出电平 - 线路输出 +22dBu max
标称工作电平 +4dBu (-18dBFS)
输入和输出阻抗 - 麦克风输入 2k7?
输入和输出阻抗 - 所有其他模拟输入 >10k?
输入和输出阻抗 - 线路输出<75?
输入和输出阻抗 - AES/EBU 输出 110?
振荡器 20Hz to 20kHz/Pink/White Noise, variable level
振荡器 - 舞台接口箱高通滤波器 80Hz fixed, 12dB per
振荡器 - 通道高通滤波器 20Hz-600Hz, 18dB per
振荡器 - 通道低通滤波器 1kHz-20kHz, 18dB per
EQ（输入和总线输出） - 高频 20Hz-20kHz, +/-18dB, Q=0.3-8.7 or shelving
EQ（输入和总线输出） - 高中频 20Hz-20kHz, +/-18dB, Q=0.3-8.7
EQ（输入和总线输出） - 低中频 20Hz-20kHz, +/-18dB, Q=0.3-8.7
EQ（输入和总线输出） - 低频 20Hz-20kHz, +/-18dB, Q=0.3-8.7 or shelving
计量 Internal 20-segment LED bargraphs plus 9-segment gain reduction meters for all inputs and Outputs. Peak hold variable from 0-2s.
电源功耗 250W
温度/湿度范围 - 工作温度范围 0°C to 45°C (32°F to 113°F)
温度/湿度范围 - 相对湿度 0% - 90%, non-condensing Ta=40°C (104°F)
温度/湿度范围 - 存储温度范围 -20°C to 60°C (-4°F to 140°F)
高（仅调音台) 351mm (13.8")
宽（仅调音台) 1155mm (45.5")
厚（仅调音台) 803mm (31.6")
重（仅调音台) 45.2kg (99.6lb)
高（含标准装运箱） 610mm (24")
宽（含标准装运箱） 1280mm (50.4")
厚（含标准装运箱） 950mm (37.4")
重（含标准装运箱） 61kg (134.5lb)
